螺栓

• 通过螺纹配合来实现紧固作用的零件。

螺栓属性

选项	描述	默认值
螺栓标准	从螺栓配置管理器中已有的螺栓标准中选择螺栓标准。	TS10.9
螺栓尺寸	修改螺栓的直径。	16
螺纹	选择螺栓是否需要螺纹	是
容差范围	螺栓和控制键的容许误差范围。	0
工厂/工地	选择螺栓安装环境	工地

螺栓长孔

• 开槽孔和扩大孔。

1. 孔的宽度。 2. 孔的长度。 注：值为 0 时创建圆孔。

选项	描述
孔类型	选择开槽孔或是开扩大孔。
槽	选择孔的排列方式。
长洞	选择螺栓长孔的开启位置。

螺栓组定位

• 您可以通过修改螺栓组的位置参数来控制螺栓组的位置和端板的尺寸。螺栓组可以被删除。

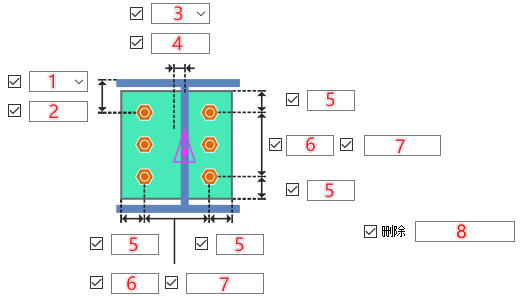

• 螺栓组具体位置参数如下图所示：


  1.螺栓组在高度方向上偏移的基准面。
  顶端：螺栓以梁上侧外翼缘作为偏移基准面。


      中间：螺栓以梁中心线上的面作为偏移基准面。


   底端：螺栓以梁下侧外翼缘作为偏移基准面。

  2.螺栓组在高度方向上的偏移量。

  3.螺栓组在水平方向上偏移的基准面。
    左：螺栓以梁左侧外翼缘作为偏移基准面。
   中间：螺栓以梁腹板中心线上的面作为偏移基准面。
     右：螺栓以梁右侧外翼缘作为偏移基准面。

  4.螺栓组在水平方向上的偏移量。
  5.螺栓组距板边距。
  6.螺栓组的数量。
  7.螺栓组中螺栓之间的间距。
  8.删除螺栓组中对应的螺栓。


Tips

• 如需创建不同间距的螺栓，您可以在间距输入框内按队列输入，输入不同的数值
• 示例：

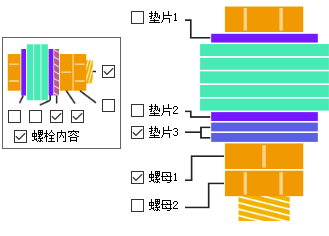

螺栓组件配置

• 开启或关闭螺栓属性中对应的垫片和螺母。

• 只需要创建螺栓孔时，可以取消对螺栓组件勾选框中的勾选。
• 对螺栓组件的修改，需要在勾选螺栓内容后才会生效。

螺栓附加长度

您可以通过在此输入框内输入参数，增加螺栓长度。

螺栓排列

选项	描述
	螺栓均匀排列
	螺栓错列排列（首行螺栓数小）
	螺栓错列排列（首行螺栓数大）
	螺栓错行排列（首列螺栓数小）
	螺栓错行排列（首列螺栓数大）

角钢螺栓排列

选项	描述
	螺栓均匀排列。 角钢上连接到主零件的螺栓与连接到次零件的螺栓排列在同一水平线上。
	主零件螺栓错位排列。 角钢上与主零件连接的螺栓向下移动螺栓垂直间距的一半。
	主零件螺栓错位排列。 角钢上与次零件连接的螺栓向下移动螺栓垂直间距的一半。
	次零件螺栓错位排列。 角钢上与次零件连接的螺栓排列方向与次零件倾斜方向一致。

次零件螺栓排列

选项	描述
	螺栓行方向的排列与次零件倾斜方向保持一致。
	螺栓均匀排列。
	螺栓列和列方向的排列与次零件倾斜方向保持一致。

---
