编号系统
在创建图纸或准确的报告之前，需要为模型中的所有部件进行编号。
编号策略的建议
编号的重要性及规划
- 编号对于创建图纸、准确报告和NC文件以及在导出模型、施工制造、运输和组装阶段都至关重要。
- 龙宫STC会为模型中的每个构件和零件单元分配标记，包括构件或零件前缀、位置号和其他元素，如型材或材料级别。因此，在项目早期就需要规划好编号，确保所有项目成员都遵循相同的编号计划，并在创建图纸和报告之前准备好编号。
- 此外，也可以根据需要分阶段对模型进行编号，例如按建筑的楼层进行编号，以提高生产效率。
避免编号冲突的措施
- 为避免编号冲突和编号序列内用尽编号的情况，我们需要给定宽范围的起始编号，并使用不同的编号序列来对钢构件、零件单元进行分组。
- 编号序列的名称由前缀和起始编号组成，必须确保为每个编号序列都分配了起始编号。在规划编号时，还应确保为每个序列预留足够的编号，并避免编号序列之间的重叠，从而确保编号的唯一性和准确性。
举例
例如当设置梁零件的编号前缀为L，您可以将第一层的起始编号设置为1000，第二层设置为2000。这样最终生成的编号序列将会依次累加，第一层为 L1000，L1001，L1002...，第二层为 L2000，L2001，L2002...
设置编号

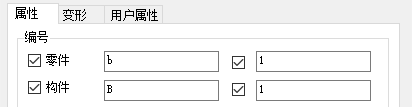

- 在零件属性窗的属性选项卡中，您可以设置零件和构件的前缀和起始编号。
- 当设置零件前缀和起始编号时，代表该零件将基于该前缀和起始编号执行编号。
- 当设置构件前缀和起始编号时，代表以该零件为主零件的构件，将基于该前缀和起始编号执行编号。
- 当使能选择工具栏的 “构件” (
) 选项后，双击构件可以打开构件属性窗口。在构件属性中，也可以修改构件的前缀和起始编号。
关于构件编号

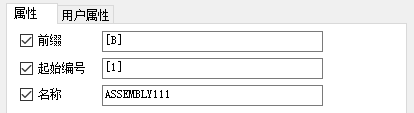

在构件属性窗中，您可以设置构件编号的前缀和起始编号。默认情况下，前缀和起始编号被中括号包含，这代表构件的编号设置与构件主零件的属性同步。如果在修改时，去掉中括号，则构件的前缀和起始编号将独立于主零件。
执行编号
相同的零件或构件
在龙宫STC中，如果零件在3D模型中完全相同，则会赋予它们相同的编号。然而，如果零件在制造或浇筑后发生变形（例如弯曲、缩短或翘曲），则在现场和模型中的最终几何形状可能会不同。 如果以下基本构件属性相同，则将构件视为相同并赋予相同的编号：
- 构件几何形状
- 尺寸规格
- 材质
- 重量
- 编号前缀
- 型材截面
- 抛光
- 表面处理
对于构件，执行编号时系统会确认构件中每个零件是否相同，如果所有零件都相同，则会被赋予相同的编号。 除以上默认属性外，您还可以在编号设置中定制其他属性。
编号设置
选择菜单栏 编号 -> 编号设置...，您可以打开编号设置窗口。
编号选项卡
通用栏中可以设置编号的通用规则，包括：
- 复用旧编号：默认为关闭，被分配过并且被清除的闲置编号将被跳过，不会被分配给其他对象。当开启该选项时，闲置编号将会被重新分配给其他对象。
- 新建的：对于新建零件，可以选择跟老的零件比较，如果相同则采用新编号；或者选择对新建零件总是使用新编号。
- 修改过：对于修改过的零件，可以选择跟老的零件比较，如果相同则采用新编号；或者选择对修改过的零件总是使用新编号。
对象比较栏中可以设置系统比较对象时的规则，包括：
- 影响编号的细节特征：
- 孔：编号时是否对比孔的尺寸、数量和位置。
- 零件名称：编号时是否对比零件名称。
- 梁方向：编号时是否考虑创建梁时的方向。
- 柱方向：编号时是否考虑创建柱时的方向。
- 钢筋：编号时是否考虑钢筋。
- 埋件：编号时是否考虑子构件。
- 表面处理：编号时是否考虑表面处理。
- 误差：您可以设置在比较 钢材，混凝土，钢筋，以及 其他 时，可以允许的误差值。
构件编号次序选项卡
您可以通过该选项卡定义编号的分配顺序，该顺序基于每个构件在全局坐标系中的位置。 可供选择的顺序如下：
- 无
- X轴
- Y轴
- Z轴
延每个坐标轴的方向，首先对具有最低坐标值的构件进行编号。
例如，如果主排序方向是X轴，副排序方向是Y轴，次排序方向是Z轴，则编号从具有最低x轴坐标值的构件开始。如果多个构件具有相同的x轴坐标，则会比较它们的y轴坐标。如果多个构件具有相同的x和y轴坐标，则还会比较它们的z轴坐标。
编号命令
您可以随时通过龙宫STC提供的丰富命令，对您的模型执行创建、更新、修改、锁定编号等操作。
执行编号
- 编号选中对象：选择菜单栏 编号 -> 编号选中对象，您可以对选中的零件及构件进行编号。
- 编号修改过的对象：选择菜单栏 编号 -> 编号修改过的对象，系统会自动识别修改过的零件，并对其进行重新编号。
- 全部重新编号：选择菜单栏 编号 -> 全部重新编号，系统会清除模型中所有零件和构件的编号，然后重新执行编号。
修改编号

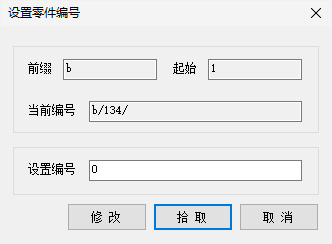

- 零件编号：选定您要修改编号的零件，选择菜单栏 编号 -> 分派 -> 零件编号...，将弹出设置编号对话框。您可以填写新编号，并点击修改以保存编号。点击拾取按钮可以获取当前零件的编号。

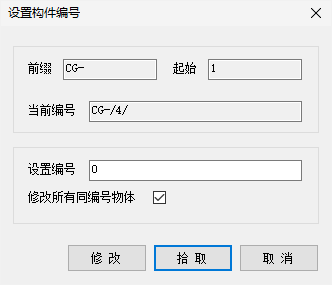

- 构件编号：选定您要修改编号的构件，选择菜单栏 编号 -> 分派 -> 构件编号...，将弹出设置编号对话框。您可以填写新编号，并点击修改以保存编号。点击拾取按钮可以获取当前构件的编号。
清除编号
- 零件和构件编号：选定您要清除编号的零件，选择菜单栏 编号 -> 清除 -> 零件和构件编号...，清除选中零件的零件和构件编号。
- 零件编号：选定您要修改编号的零件，选择菜单栏 编号 -> 清除 -> 零件编号...，清除选中零件的零件编号。
- 构件编号：选定您要修改编号的构件，选择菜单栏 编号 -> 清除 -> 构件编号...，清除选中零件的构件编号。
检查编号
龙宫STC提供了多种检查编号的方法。
修改视图的显示属性
参考 视图-设置视图属性章节，在视图属性对话框中，您您可以点击 显示 按钮，进入高级选项卡。

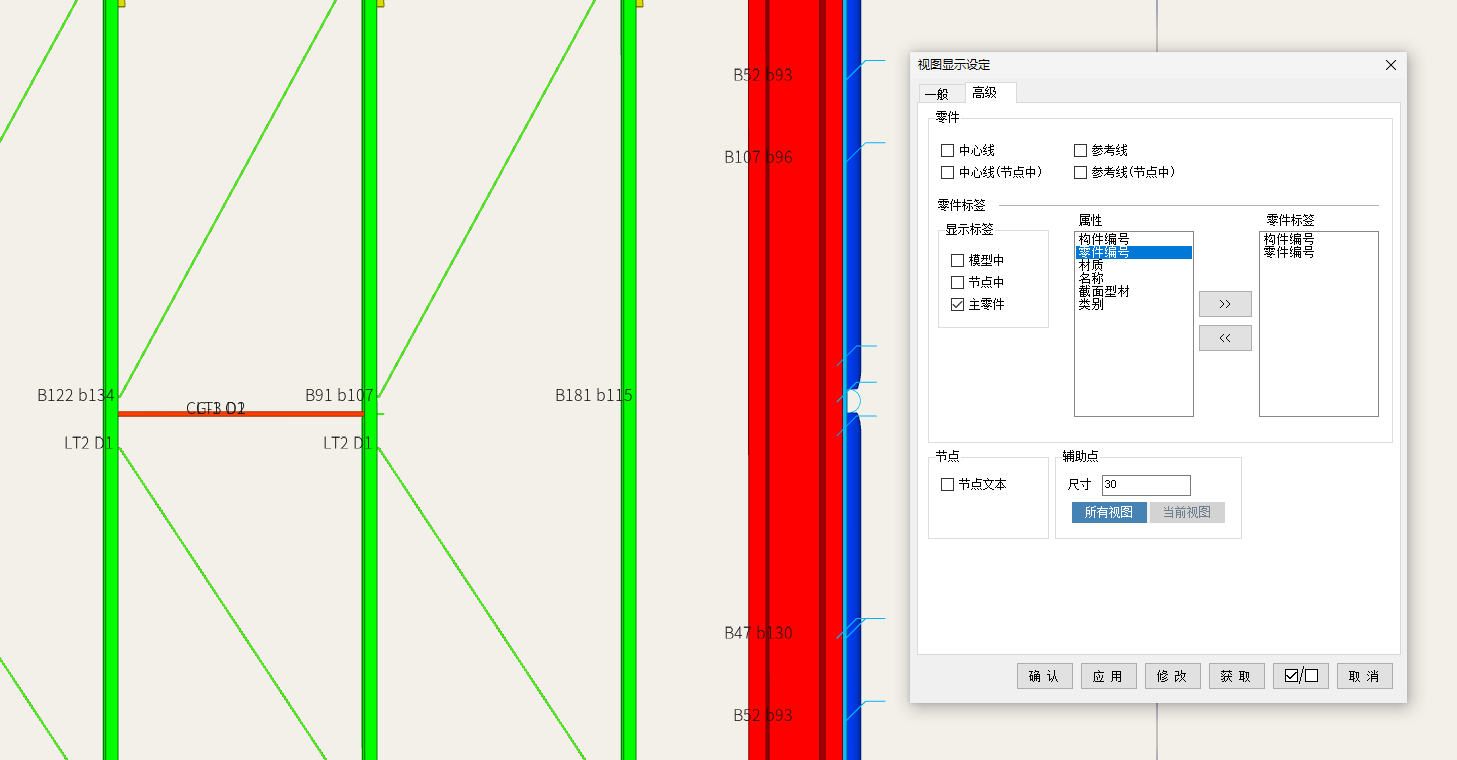

在高级选项卡中，您可以将零件编号或构件编号添加到视图中，例如：
查询零件或构件

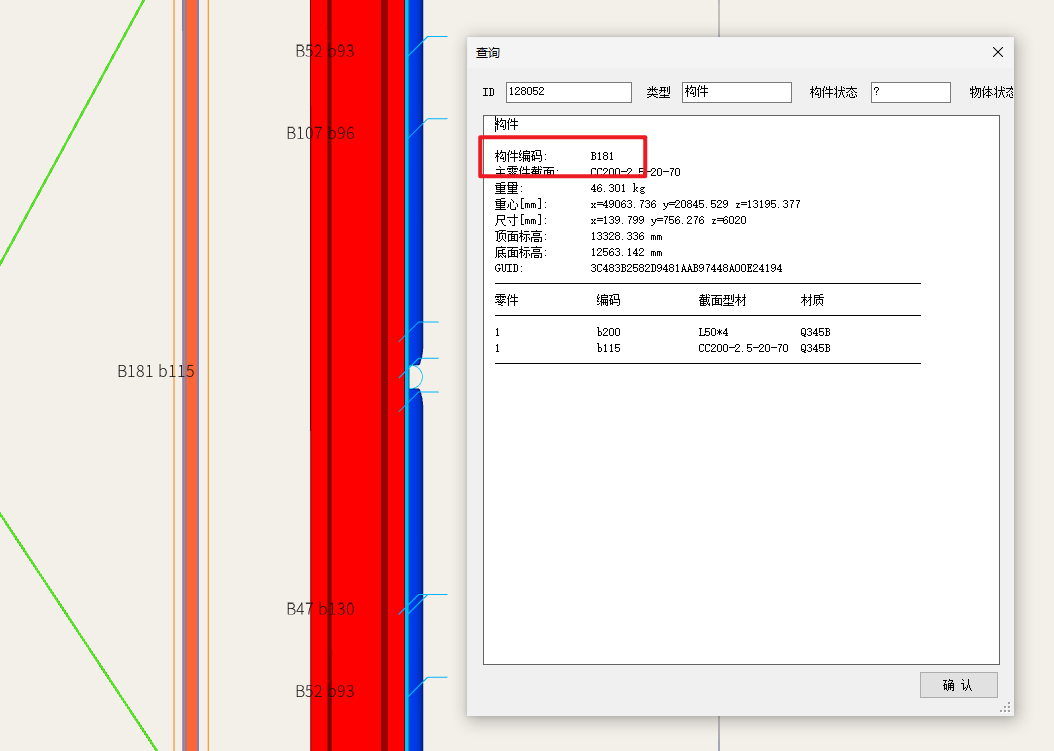

右键单击零件或构件，选择“查询”命令，您可以打开查询窗口。在查询窗口中，您可以看到零件或构件的编号信息：
图纸
图纸中会包含所有零件和构件的编号信息：
图纸列表

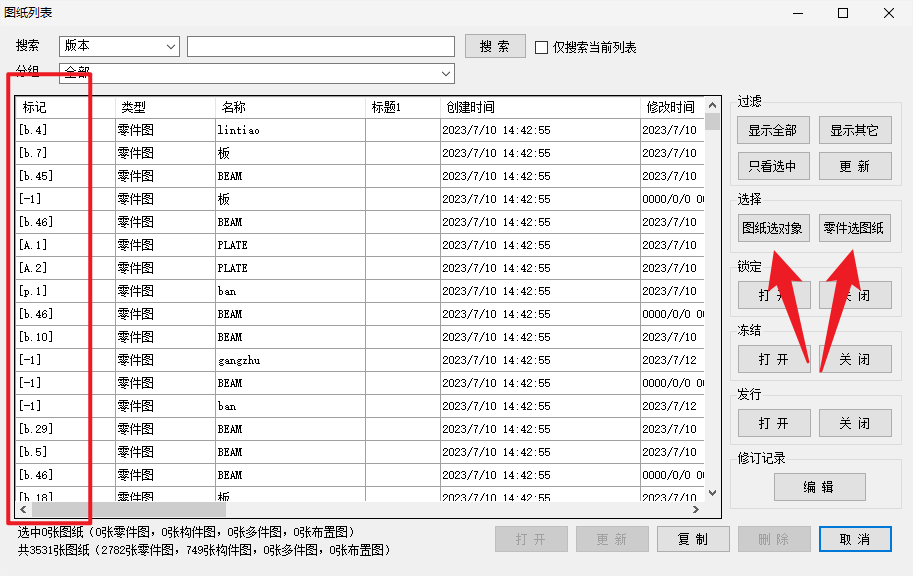

在图纸列表中，您可以通过“标记”列查看零件或构件的编号。通过选择栏中的“图纸选对象”或“零件选图纸”，您可以快速的在视图和图纸列表中关联相对应的图纸和物体。
图纸标签

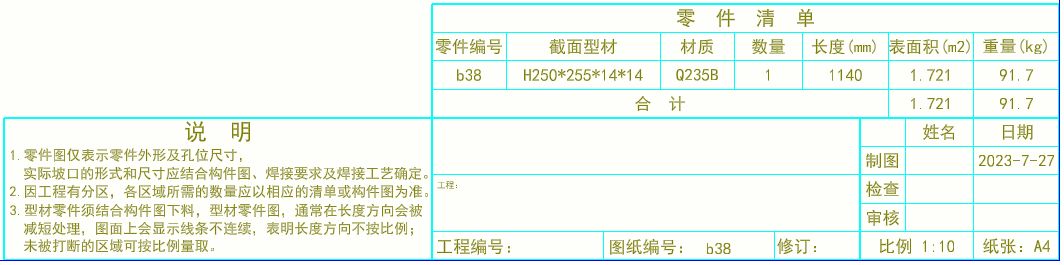

在图纸中，您也可以通过标签，查看对应零件或构件的编号信息。
报告

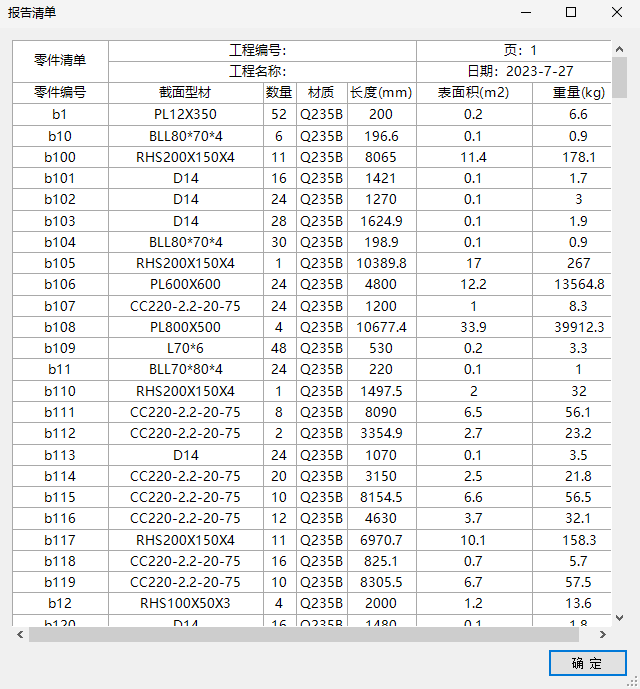

报告系统可以为您提供汇总的零件、构件信息。在自动生成的报告表中，您可以总览所有零件的编号，以及不同编号零件的数量、面积、重量等信息。
