双板

• 用于提高零件的承载能力和稳定性的板。

腹板

零件	描述
腹板	定义腹板的厚度和高度。

属性	描述	默认值
零件编号	分为零件编号前缀和零件起始编号。 某些节点有第二行编号信息，您可以在此行中输入构件编号信息。 在输入框中输入的编号信息会覆盖原有的编号信息。	默认的零件起始编号是1。
材质	从材质目录中选择一个合适的材质。	默认材质为Q235B。
名称	修改腹板的名称。

双板创建

选项	描述
	不创建双板。
	在远侧创建双板。
	在近侧创建双板。
	在两侧创建双板。

双板形状

选项	描述
	双板根据角度创建斜角切割。
	双板不创建切割，创建方形板。

孔洞尺寸

1. 洞的直径。 2. 孔洞长度。 3. 孔洞宽度。

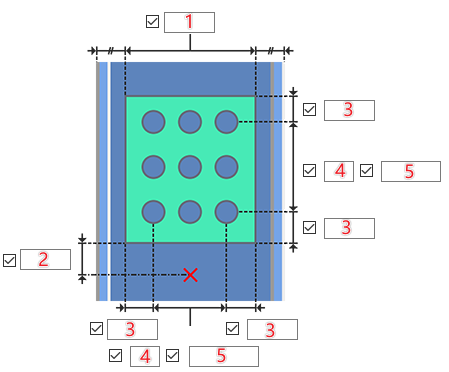

双板参数

1. 双板距零件外翼缘边距。 2. 双板与次零件底部之间的边距。 3. 孔洞距板边距。 4. 孔洞数量。 5. 孔间距。

Tips

• 第2个参数，在腹板补强板（ 403 ）中则是双板与组件控制点之间的距离。
• 如需创建不同间距的孔洞，您可以在间距输入框内按队列输入，输入不同的数值。

---
